![案例.jpg 案例.jpg](/ueditor/net/upload/image/20181218/6368072364867328204594120.jpg)
HT-100B型金属探测器整机
![整机.jpg 整机.jpg](/ueditor/net/upload/image/20181218/6368072366811078288021607.jpg)

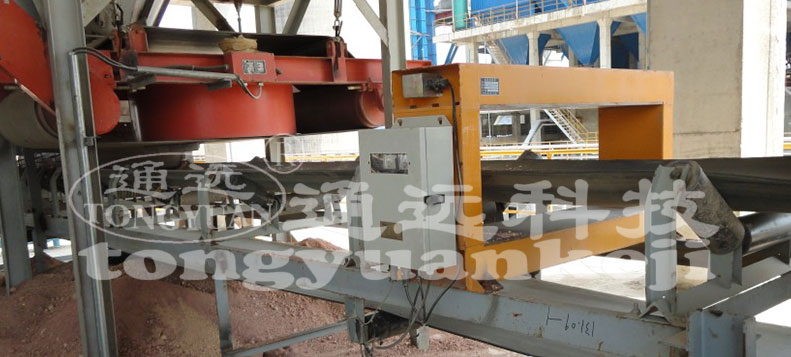

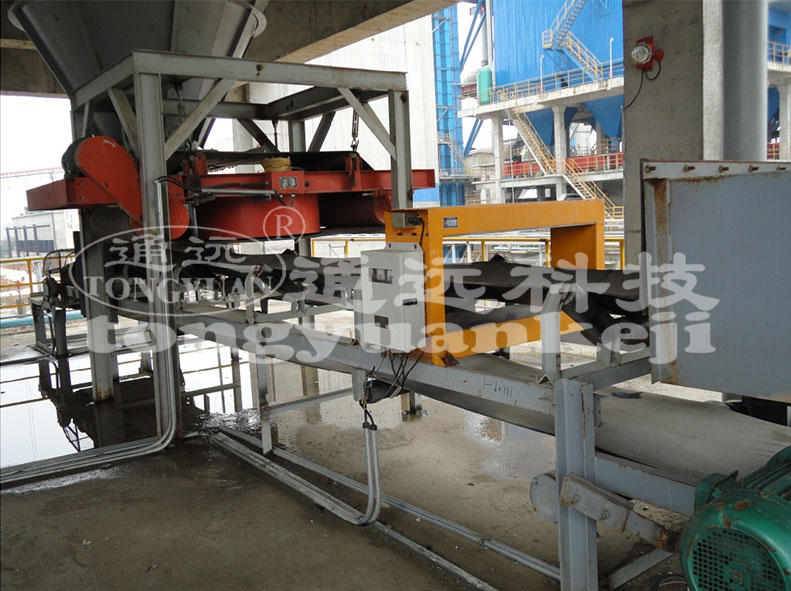

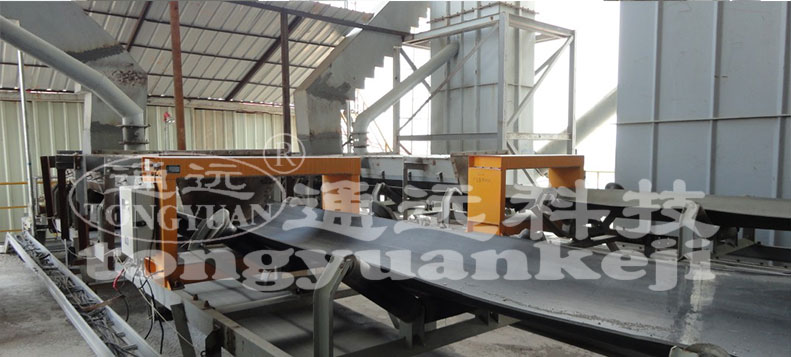

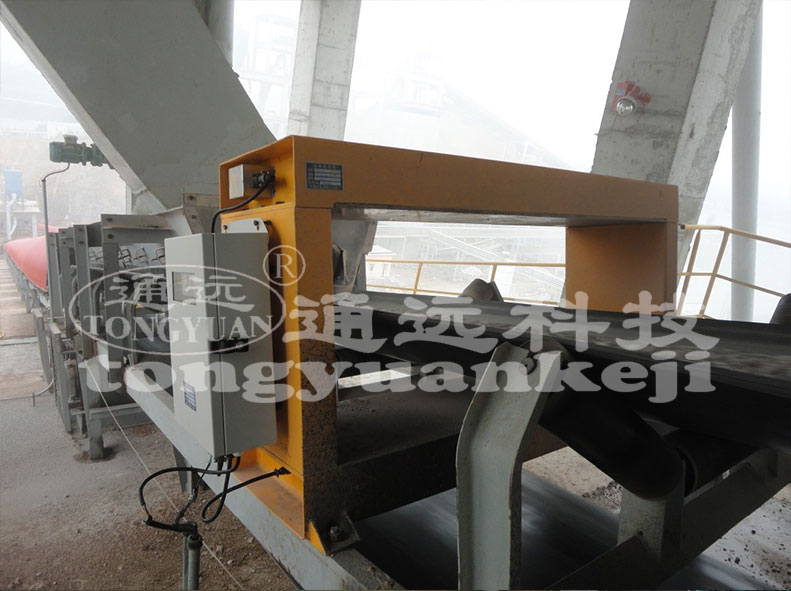

金属探测器使用现场
![使用现场.jpg 使用现场.jpg](/ueditor/net/upload/image/20181218/6368072368347005253097041.jpg)
![使用现场1.jpg 使用现场1.jpg](/ueditor/net/upload/image/20181218/6368072368895442692920848.jpg)
![使用现场2.jpg 使用现场2.jpg](/ueditor/net/upload/image/20181218/6368072369573561258015348.jpg)
![使用现场3.jpg 使用现场3.jpg](/ueditor/net/upload/image/20181218/6368072370139186272255369.jpg)
![使用现场4.jpg 使用现场4.jpg](/ueditor/net/upload/image/20181218/6368072370797001446878820.jpg)
![使用现场5.jpg 使用现场5.jpg](/ueditor/net/upload/image/20181218/6368072371373561504916246.jpg)
HT-100系列高灵敏度金属探测器是吸收了国外同类先进技术,并经我厂技术人员努力攻关而获得的科技成果,具有灵敏度高、可靠性强,运用于发电、水泥、化工、造纸、橡胶、服装、食品、烟草、塑料等很多从非磁性物料中检测有害金属的领域。从而提高生产效率,节约能源消耗,避免设备损坏。 1 使用环境条件 a)温度: -20℃~+40℃; b)湿度: ≤75﹪RH(温度:25℃); c)电源电压: 220V±10%;电源频率:50Hz d)适用皮带速度:0.5~4.0m/s 2 功能指标: a)仪器箱重量:7㎏。 b)仪器箱外形尺寸(㎜):425×295×130 c)功耗 <60W d)灵敏度:可靠检出ø30mm铁球 e)控制输出为继电器接点输出,接点容量为1A。(一对常开) 外形尺寸示意图如下: |
![undefined](https://cbu01.alicdn.com/img/ibank/2015/016/283/2112382610_930063104.jpg)
金属探测器推荐控制方案
方案一
(适用于矿料中没有:“无磁性金属”如铲齿,链板等锰钢件。)
与电磁除铁器配合使用:将“输出控制”“常开”接点信号通过中间继电器联接电磁除铁器的控制系统,当发现有害金属时,电磁除铁器瞬间充磁,将磁性金属除去。电磁铁距探测器在6m以上。
![方案1.jpg 方案1.jpg](/ueditor/net/upload/image/20181218/6368072383654823871497250.jpg)

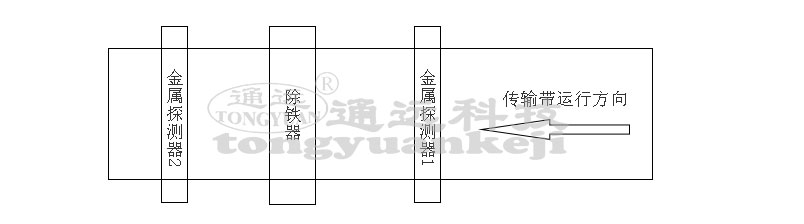

方案二
(适用于矿料中有少量“弱磁性金属”如铲齿,链板等锰钢件。)
使用两台金属探测器,在方案一的基础上,再装一台金属探测器2,安装位置在电磁除铁器以后。矿料经过金属探测器1与电磁除铁器配合除去磁性金属后,剩下弱磁性金属,再经过第二台金属探测器2时,检测出弱磁性金属,由人工捡拾(第二台金属探测器可控制电铃或联锁皮带机)。
![方案2.jpg 方案2.jpg](/ueditor/net/upload/image/20181218/6368072385518876236269786.jpg)

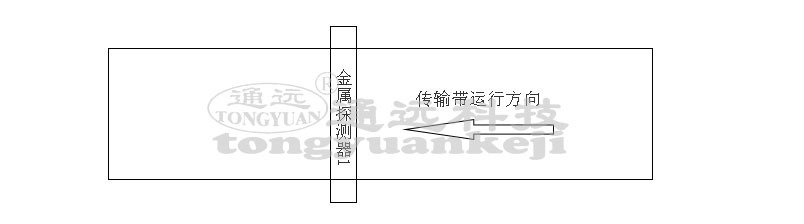

方案三
(适用于矿料中有害金属少,无电磁除铁器场所)
安装一台金属探测器,“输出控制”可通过中间继电器联接声光报警及联锁皮带机,由人工捡拾。
![方案3.jpg 方案3.jpg](/ueditor/net/upload/image/20181218/6368072386792315562345344.jpg)

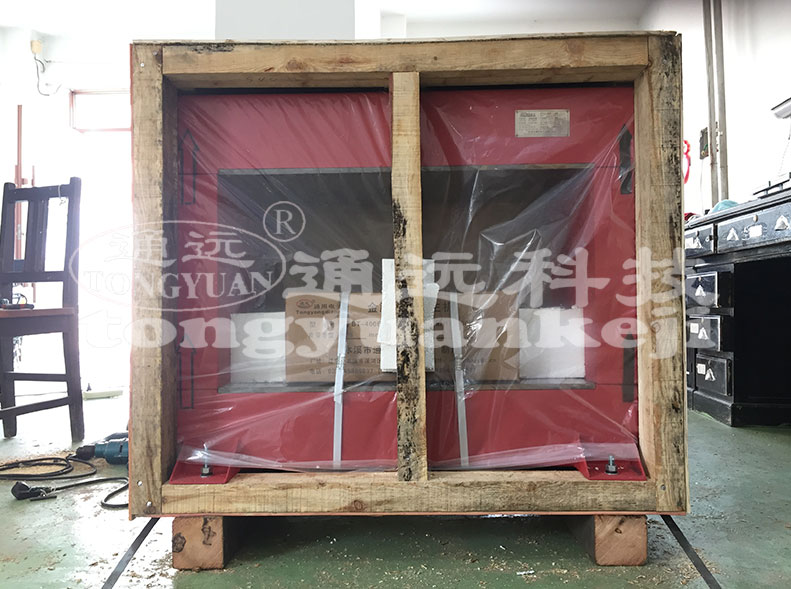

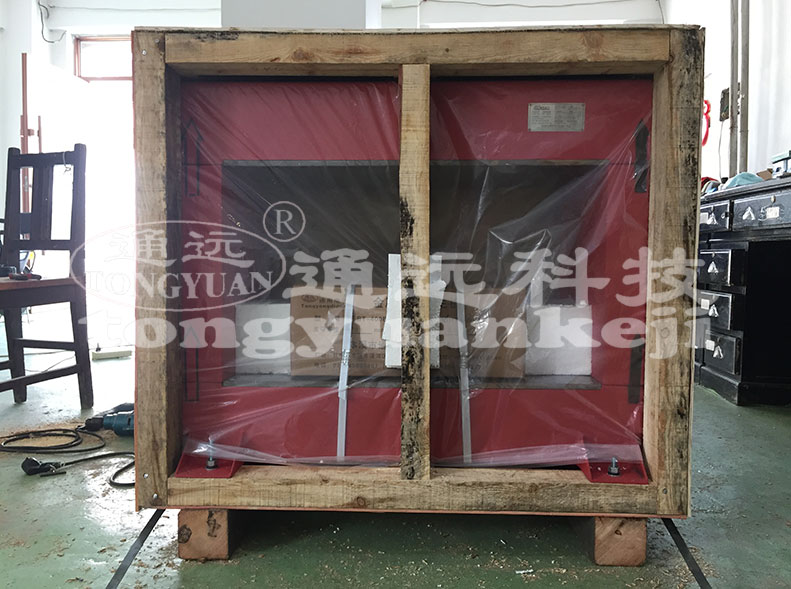

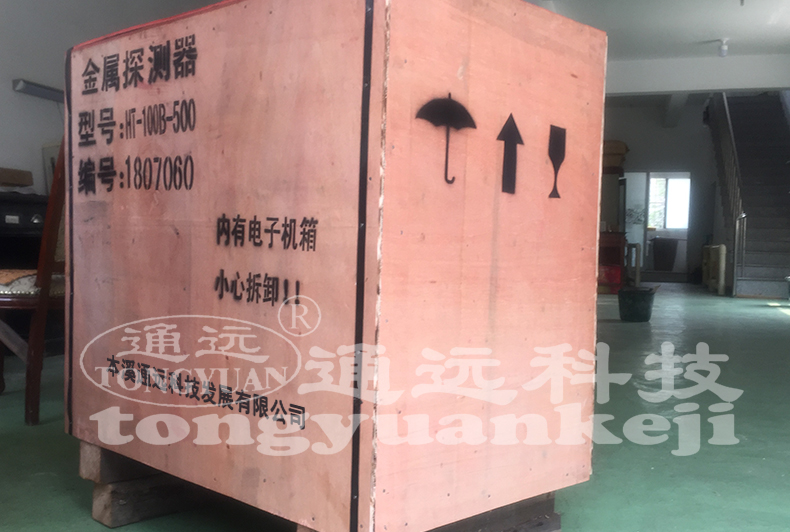

货物包装
![包装-(1).jpg 包装-(1).jpg](/ueditor/net/upload/image/20181218/6368072390606377329760520.jpg)
![包装-(2).jpg 包装-(2).jpg](/ueditor/net/upload/image/20181218/6368072391273565811653959.jpg)
![包装-(4).jpg 包装-(4).jpg](/ueditor/net/upload/image/20181218/6368072392415749882931407.jpg)
![包装-(5).jpg 包装-(5).jpg](/ueditor/net/upload/image/20181218/6368072392986067456455508.jpg)
![换图2.jpg 换图2.jpg](/ueditor/net/upload/image/20181229/6368167320598859482616975.jpg)
