BT-400C型金属探测器现场应用说明

设备抗干扰性能与适用行业

1、屏蔽能力：具有电屏蔽、磁屏蔽双重防护，抗干扰能力强，可抵御手机、对讲机、空中线路、信号电缆带来的电磁干扰，复杂工况环境稳定运行。

2、适用行业：金属矿山选矿、冶炼、烧结、球团、焦炭加工等行业。

主要用途

1、检测物料：可检测铁矿原矿（品位≤70%）、烧结矿、球团矿、精矿粉中的有害金属。

2、可识别有害金属：耙齿、链板、槽钢、角钢、锰钢构件等硬质金属杂物。

3、防护与效益：阻挡金属进入破碎机，保护破碎设备；避免金属划伤输送皮带；降低人工巡检工作量，提升整体生产效率。

产品核心特点

1、抗干扰强：有效屏蔽对讲机、手机电磁干扰；

2、操作简易：面板仅设灵敏度高低调节按键，无复杂调试步骤；

3、可视化显示：配备LED排灯灵敏度指示；经过金属异物时，LED电平条直观显示铁件尺寸大小；

4、检测灵敏度标准

工况条件：铁矿物料粒度＜300mm、矿石品位≤70%，1200mm宽普通皮带，Z小可检出规格120mm×60mm×6mm铁板；

灵敏度衰减情况：皮带加宽、使用钢丝输送带时，灵敏度降低1～2倍；

5、可调性：现场可根据实际生产工况自主调节灵敏度档位。

6、无源接点输出：一组常开，一组常闭，方便用户控制其他设备。

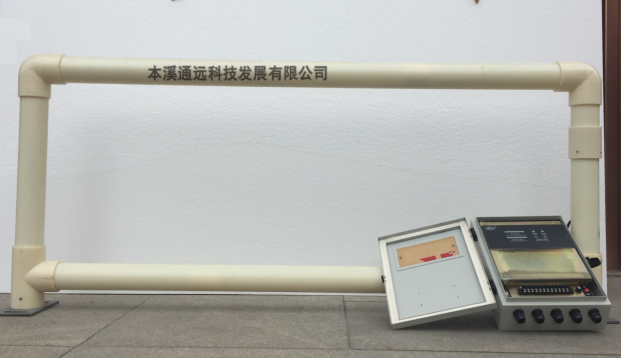

整机组成

整套设备由探测器主机+传感器两大部件构成。

硬件结构参数

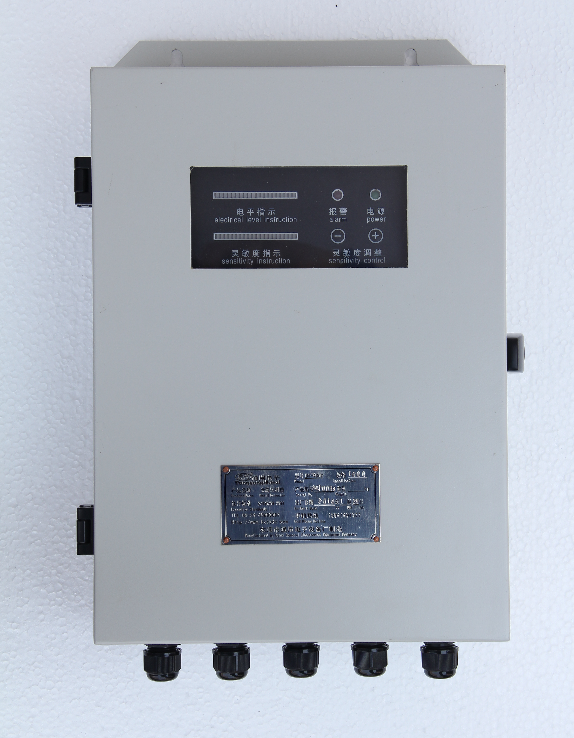

 （一）主机

1、双机箱构造：内机箱设有电磁隔离层；外机箱为钢板静电喷涂工艺，具备防尘、防水性能。

2、电路配置：搭载大规模集成电路、数字芯片，响应速度快，金属识别准确度高。

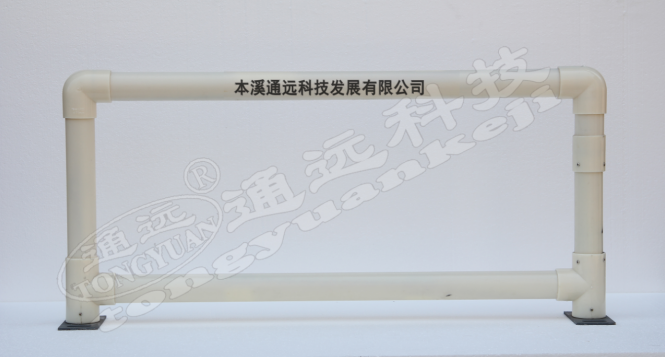

（二）传感器

外壳选用高强度ABS工程塑料；内部双线圈均衡取样设计，运行稳定、故障率低、可靠性强。

（三）适配输送带

兼容普通胶带与钢丝输送带，适配皮带宽度范围：650mm～2400mm。

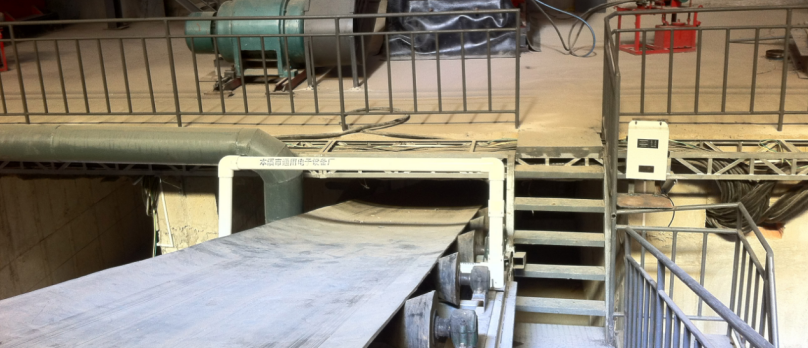

金属探测传感器安装选址及安装要求

一、选址核心前提

1、空间距离保障：传感器至破碎机机头留有充足距离，依靠皮带惯性，防止被检出的有害金属掉落至破碎机内。

2、托辊间距标准：选定位置的两组托辊中心间距≥1m；此处皮带振动幅度需偏小。

3、托辊类型限制：该两组托辊严禁使用调偏托辊。

二、安装区域周边禁设构件

1、两组托辊正中间、正下方位置，禁止布置下托辊；

2、区域内不得设置角铁、槽钢等金属加固拉筋；

3、传感器近距离范围内，禁止放置大块金属物件。

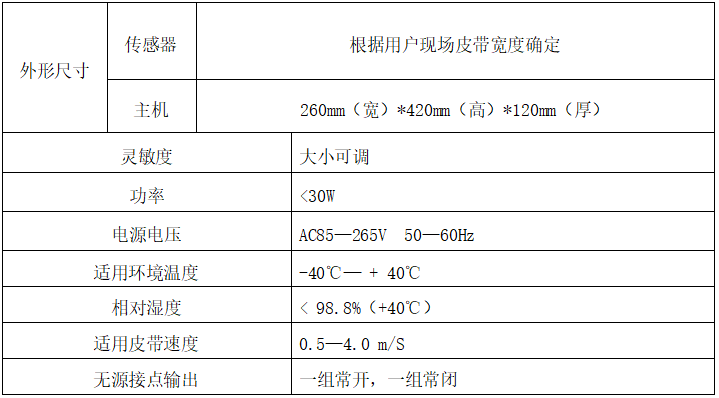

技术参数、性能

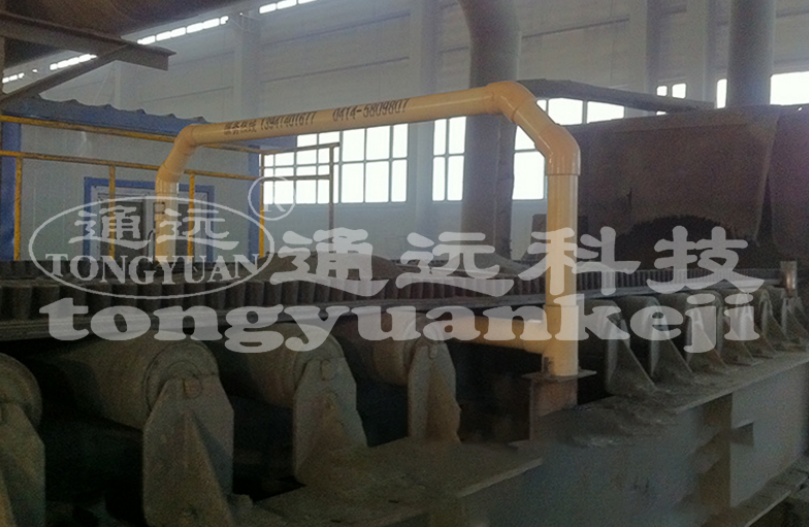

使用现场

金属探测器推荐控制方案

方案一（适用于矿料中没有：“无磁性金属”如铲齿，链板等锰钢件。）

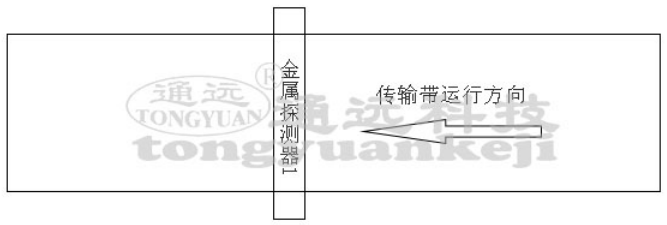

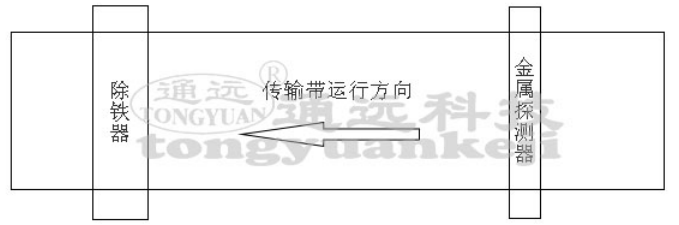

与电磁除铁器配合使用：将“输出控制”“常开”接点信号通过中间继电器联接电磁除铁器的控制系统，当发现有害金属时，电磁除铁器瞬间充磁，将磁性金属除去。电磁铁距探测器在6m以上。

方案二（适用于矿料中有少量“弱磁性金属”如铲齿，链板等锰钢件。）

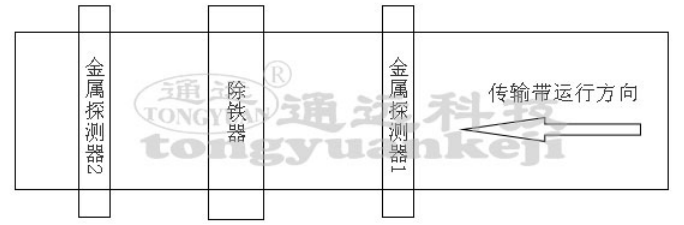

使用两台金属探测器，在方案一的基础上，再装一台金属探测器2，安装位置在电磁除铁器以后。矿料经过金属探测器1与电磁除铁器配合除去磁性金属后，剩下弱磁性金属，再经过第二台金属探测器2时，检测出弱磁性金属，由人工捡拾（第二台金属探测器可控制电铃或联锁皮带机）。

方案三（适用于矿料中有害金属少，无电磁除铁器场所）

安装一台金属探测器，“输出控制”可通过中间继电器联接声光报警及联锁皮带机，由人工捡拾。

售后保障措施

金属探测器自出厂之日起，保修壹年（除人为及不可抗拒的因素），终身维护。
